پایه رله وایدمولر سری SCM-2CO برای رله های سری D-DRM دو کنتاکت 8 پین (2CO)ولتاژ نامی
12-24-48-110-220V AC/DCتعداد پین
8PINجریان دائمی
12Aنوع اتصال
ترمینال پیچیکد سفارش
7760056263مدل
SCM 2CO ECOتعداد در جعبه
10 عدد

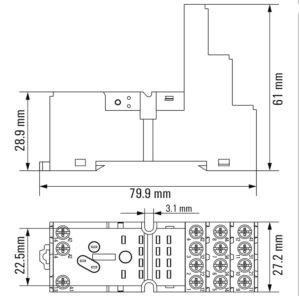

ابعاد و وزن
عمق
61mmارتفاع
79.9mmطول
27.2mmوزن
36.4
دما و رطوبت
نگهداری در بازه:
40°C...70 °C-عملکرد بدون اشکال در بازه:
40°C...70 °C-رطوبت
35…85% رطوبت، بدون تراکم
انطباق با محیط زیست
وضعیت انطباق با RoHS
مطابق بدون معافیتREACH SVHC
بدون SVHC بالاتر از 0.1 درصد وزنی
رتبه بندی در دیتای UL
تاییدیه (cURus)
E312083
قسمت بار
ولتاژ سوییچینگ نامی
250VACجریان دائمی
12Aحداکثر ولتاژ سوییچینگ
250VACمدل کنتاکت
2CO (2 کنتاکت)
اطلاعات عمومی
ریل
TS 35رنگ بدنه
سیاهدرجه اشتعال پذیری UL:
قسمت بدنه
V-2قسمت صفحه نصب
HBگیره نگهدارنده
HB
هماهنگی عایق
ولتاژ نامی
250Vمیزان آلودگی
2گروه بندی موج ولتاژ
IIIفاصله های خالی برای سمت کنترل - سمت بار
≥ 5.5 mmاستحکام دی الکتریک برای سمت کنترل - سمت بار
4kVeff / 1 minقدرت دی الکتریک کنتاکت های همجوار
4kVeff / 1 minقدرت دی الکتریک کنتاکت های باز
1kVeff / 1 minولتاژ عایقی ضربه ای
4.8kV (1.2/50 µs)درجه حفاظت در برابر گرد و غبار
IP20
تاییدیه و استاندارد های دیگر
تاییدیه (cURus)
E312083
نوع اتصال
روش اتصال سیم
ترمینال پیچیطول سیم، طول اتصال
7 mmگشتاور سفت شدن، حداقل
0.5 Nmگشتاور سفت شدن، حداکثر
0.8 Nmمحدوده بستن (مساحت بسته شده)، حداقل
0.5 mm²محدوده بستن (مساحت بسته شده)، حداکثر
2.5 mm²مقطع سیم، مفتول، حداقل
0.5 mm²مقطع سیم، مفتول، حداکثر
2.5 mm²مقطع اتصال سیم، رشته ریز، حداقل
0.5 mm²مقطع اتصال سیم، رشته ریز، حداکثر
2.5 mm²سطح مقطع اتصال سیم، رشته ریز با فرول های انتهای سیم DIN 46228/4، حداقل
0.5 mm²سطح مقطع اتصال سیم، رشته ریز با فرول های انتهای سیم DIN 46228/4، حداکثر
1.5 mm²سطح مقطع هادی، انعطاف پذیر، AEH (DIN 46228-1)، حداقل
0.5 mm²سطح مقطع هادی، انعطاف پذیر، AEH (DIN 46228-1)، حداکثر
1.5 mm²WIRE CONNECTION
شاخه کابل دوشاخه M3 (عایق)سایز تیغه
سایز PH1
کاتالوگ کامل رله های وایدمولر
دیتا شیت پایه رله SCM 2CO ECO
